Внутрипольные конвекторы
с естественной конвекцией
ITTL
Itermic trench low profile
Встраиваемые внутрипольные конвекторы itermic ITTL – это сверхтонкие модели с естественной конвекцией. Высота корпуса от 7см, что делает установку максимально удобной даже в условиях ограниченного пространства.
Конвекторы ITTL оснащены защитными крышками, а их корпус выполнен из оцинкованной стали с полимерным покрытием, что повышает износостойкость и долговечность.
Описание
Внутрипольные конвекторы itermic ITTL легко монтируются в столешницу, подоконник или нишу. Благодаря компактности и стильному дизайну, они идеально вписываются в любой интерьер.
– Минимальные требования к монтажному пространству – подходят для любых помещений.
– Удобная конструкция – теплообменник смещён к краю, что освобождает место для установки вентиляторов в будущем, что делает возможным переход с естественной на принудительную конвекцию.
Важно! Конвектор поставляется без решётки и автоматики.
Срок гарантии на конвекторы itermic от производителя составляет 10 лет.
Принцип естественной конвекции
Принцип работы конвектора с естественной конвекцией основан на движении воздуха из-за разницы температур.
- Холодный воздух через декоративную решетку поступает вниз конвектора.
- Нагретый воздух поднимается вверх, вытесняя холодный.
Это равномерно прогревает помещение. Тепловой барьер предотвращает проникновение холода от окна.
Компоненты
- 1. ДЕКОРАТИВНАЯ РЕШЁТКА Возможные варианты:
-
SGL
Алюминиевая поперечная
SGWL
Деревянная поперечная
PGL
Алюминиевая поперечная на полимере
- 2. ДЕКОРАТИВНЫЕ КРЫШКИ
- Скрывают узлел подключения и калач
- 3. УЗЕЛ ПОДКЛЮЧЕНИЯ
- G1/2 (внутренняя резьба)
- 4. ТЕПЛООБМЕННИК
- Медно-алюминиевый,
- Диаметр медных труб: 15,88 мм.
- Максимальное рабочее избыточное давление: 1,6 МПа
- 5. АЛЮМИНИЕВАЯ РАМКА
- Придаёт жёсткость корпусу
- Воможно исполнение рамки с Z-профилем
- 6. КОРПУС
- Оцинкованная сталь толщиной 0.9 мм с полимерным покрытием
- 7. ОТВЕРСТИЯ
- Для подвода труб с любой из сторон
- РАЗМЕРЫ (мм.)
- Высота 70 / 90 / 110 / 140 / 190
- Ширина 160 / 220 / 280 / 340 / 400
- Длина 600 - 4900
- (в цельном корпусе с единым теплообменником)
ОПЦИИ
КОМПЛЕКТАЦИЯ
- корпус со встроенной алюминиевой рамкой
- кронштейны (ножки)
- юстировочные болты
- теплообменник с фитингами из латуни
- внутренняя резьба G 1/2
- декоративные крышки
- паспорт продукта
- инструкция по монтажу
Сводные данные по серии ittl
| Высота | Ширина | Длина |
Теплоотдача, Вт 95/85/20 △Т=70°С |
Теплообменник | |
|---|---|---|---|---|---|
|
ITTL
|
70 | 160 | 600 - 4900 мм. (шаг любой) | 77 - 1181 | ТО 1х2 |
| 220 | 96 - 1472 | ТО 1х2 | |||
| 280 | 127- 1947 | ТО 1х3 | |||
| 340 | 169 - 2587 | ТО 1х4 | |||
| 400 | 189 - 2898 | ТО 1х4 | |||
| 90 | 160 | 600 - 4900 мм. (шаг любой) | 115 - 1769 | ТО 1х2 | |
| 220 | 150 - 2360 | ТО 1х2 | |||
| 280 | 188 - 2890 | ТО 1х3 | |||
| 340 | 259 - 3960 | ТО 1х4 | |||
| 400 | 280 - 4298 | ТО 1х4 | |||
| 110 | 160 | 600 - 4900 мм. (шаг любой) | 132 - 2032 | ТО 1х2 | |
| 220 | 171 - 2625 | ТО 1х2 | |||
| 280 | 217 - 3321 | ТО 1х3 | |||
| 340 | 296 - 4551 | ТО 1х4 | |||
| 400 | 323 - 4950 | ТО 1х4 | |||
| 140 | 160 | 600 - 4900 мм. (шаг любой) | 170 - 2621 | ТО 2х2 | |
| 220 | 221 - 3389 | ТО 2х2 | |||
| 280 | 280 - 4284 | ТО 2х3 | |||
| 340 | 382 - 5871 | ТО 2х4 | |||
| 400 | 417 - 6386 | ТО 2х4 | |||
| 190 | 160 | 600 - 4900 мм. (шаг любой) | 179 - 2752 | ТО 2х2 | |
| 220 | 236 - 3561 | ТО 2х2 | |||
| 280 | 294 - 4498 | ТО 2х3 | |||
| 340 | 401 - 6164 | ТО 2х4 | |||
| 400 | 438 - 6705 | ТО 2х4 |

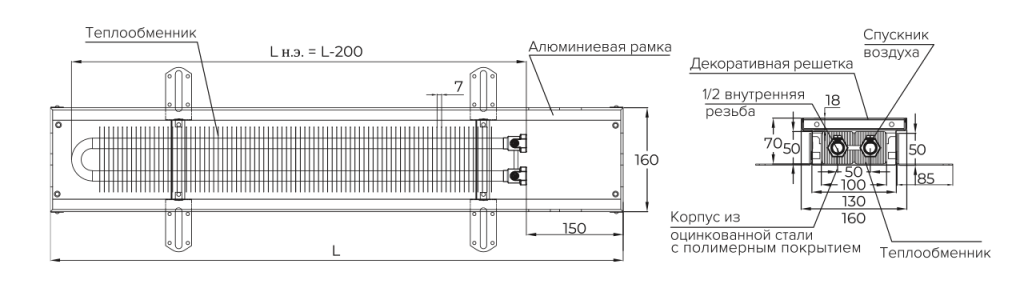

Схема
Схема монтажа
Формирование артикула
Корпус
