Внутрипольные конвекторы
с принудительной конвекцией
ITTBL
ITERMIC TRENCH BLOWER LOW PROFILE
Встраиваемые внутрипольные конвекторы itermic ITTBL – это высокоэффективные приборы водяного отопления с принудительной конвекцией, предназначенные для монтажа в неглубокие поверхности.
Благодаря компактному корпусу высотой от 7 см, конвекторы ITTBL позволяют экономить пространство без потери мощности и эффективности обогрева.
Описание
Компактный короб ITTBL легко монтируется в подоконник, столешницу или нишу.
- Тангенциальные вентиляторы повышают эффективность теплообмена.
- Совместимость с бытовыми термостатами, климат-контролем и системами «умный дом».
Минимальная высота установки – идеальный вариант для помещений с ограниченным пространством.
Важно! Конвектор поставляется без решётки и автоматики.
Срок гарантии на конвекторы itermic от производителя составляет 10 лет.
Принцип принудительной конвекции
Принцип работы конвектора с вентилятором основан на направленном движении воздуха.
- Холодный воздух подхватывается вентилятором и направляется на теплообменник.
- Пройдя через теплообменник, воздух нагревается и возвращается в помещение.
Это обеспечивает быстрое и эффективное распередение тепла. Тепловой барьер предотвращает проникновение холода от окна.
Компоненты
- 1. ДЕКОРАТИВНАЯ РЕШЁТКА Возможные варианты:
-
SGL
Алюминиевая поперечная
SGWL
Деревянная поперечная
PGL
Алюминиевая поперечная на полимере
- 2. ДЕКОРАТИВНЫЕ КРЫШКИ
- Скрывают узлел подключения и калач
- 3. УЗЕЛ ПОДКЛЮЧЕНИЯ
- G1/2 (внутренняя резьба)
- 4. ТЕПЛООБМЕННИК
- Медно-алюминиевый,
- Диаметр медных труб: 15,88 мм.
- Максимальное рабочее избыточное давление: 1,6 МПа
- 5. АЛЮМИНИЕВАЯ РАМКА
- Придаёт жёсткость корпусу
- Воможно исполнение рамки с Z-профилем
- 6. КОРПУС ИЗ ОЦИНКОВАННОЙ СТАЛИ
- Толщиной 0.9мм с полимерным покрытием
- 7. ОТВЕРСТИЯ С ЗАГЛУШКАМИ
- Для подвода труб с любой из сторон
- 8. МОДУЛЬ-АДАПТЕР
- Для управления скоростями электровентиляторов
- 9. ТАНГЕНЦИАЛЬНЫЙ ВЕНТИЛЯТОР
- РАЗМЕРЫ (мм.)
- Высота 70 / 90
- Ширина 220 / 280 / 340 / 400
- Длина 600 - 4900
- (в цельном корпусе с единым теплообменником)
ОПЦИИ
КОМПЛЕКТАЦИЯ
- корпус со встроенной алюминиевой рамкой
- кронштейны (ножки)
- юстировочные болты
- теплообменник с фитингами из латуни
- внутренняя резьба G 1/2
- декоративные крышки
- паспорт продукта
- инструкция по монтажу
Сводные данные по серии ittbl
| Высота | Ширина | Длина |
Теплоотдача, Вт 95/85/20 △Т=70°С |
Теплообменник | |
|---|---|---|---|---|---|
|
ITTBL
|
70 | 220 | 600 - 4900 мм. (шаг любой) | 906 - 7480 | ТО 1х2 |
| 280 | 1115 - 9201 | ТО 1х3 | |||
| 340 | 1371 - 11317 | ТО 1х4 | |||
| 400 | 1440 - 11883 | ТО 1х4 | |||
| 90 | 220 | 600 - 4900 мм. (шаг любой) | 915 - 7555 | ТО 1х2 | |
| 280 | 1126 - 9293 | ТО 1х3 | |||
| 340 | 1385 - 11430 | ТО 1х4 | |||
| 400 | 1454 - 12002 | ТО 1х4 |
Схема
Схема монтажа

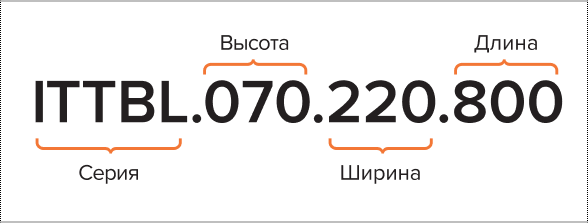

Формирование артикула
Корпус
