^{Внутрипольные конвекторы}
_{с принудительной конвекцией}

ITTB

ITERMIC TRENCH BLOWER

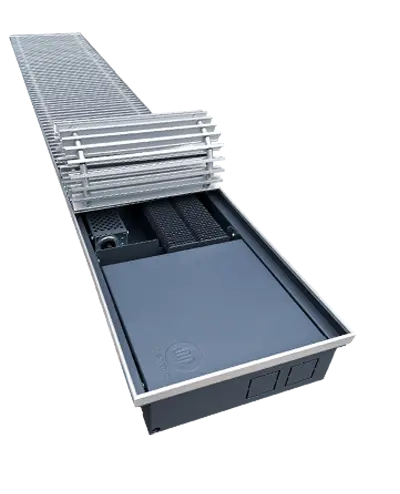

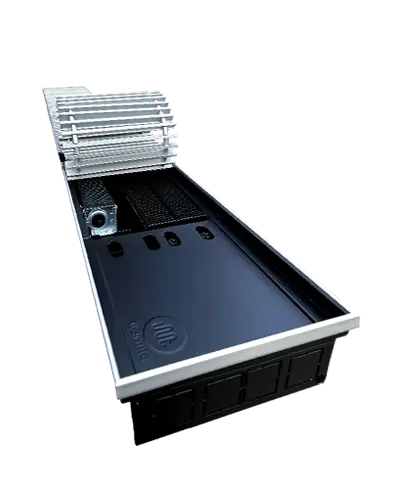

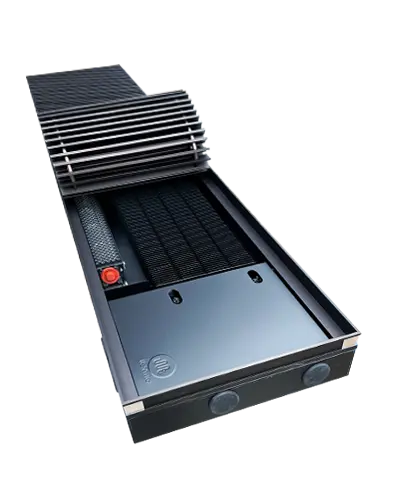

Премиальная серия внутрипольных конвекторов itermic ITTB с принудительной конвекцией.  Отличается усиленной алюминиевой рамкой, декоративной решёткой высотой 24 мм, оцинкованным корпусом с полимерным покрытием и защитными крышками.

Конвекторы ITTB оснащены тангенциальными вентиляторами, что позволяет не только создавать тепловую завесу, защищая окна от запотевания, но и использовать прибор в качестве основного источника отопления.

Единственный видимый элемент – декоративная решётка из алюминия или дерева, доступная в различных цветах.

Описание Компоненты Данные Схема Корпус Исполнение Видео

Описание

Внутрипольные конвекторы itermic серии ITTB – это эффективные отопительные приборы, оснащённые вентиляторами, работающими от электросети.

Главное преимущество – увеличенная тепловая мощность, что делает обогрев помещения более динамичным.

Тангенциальные вентиляторы обеспечивают равномерный поток тёплого воздуха.

Совместимость с бытовыми термостатами, климат-контролем и системами «умный дом».

Важно! Конвектор поставляется без решётки и автоматики.

Срок гарантии на конвекторы itermic от производителя составляет 10 лет.

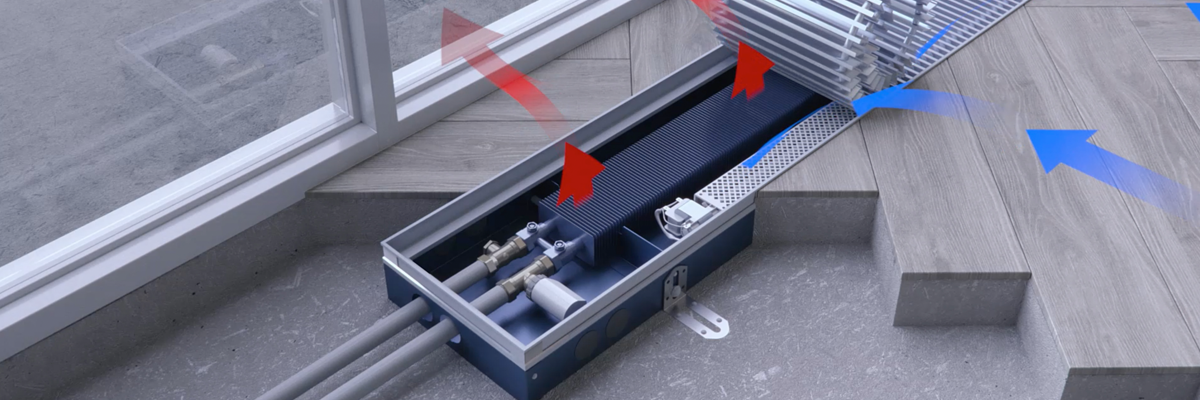

Принцип принудительной конвекции

Принцип работы конвектора с вентилятором основан на направленном движении воздуха.

Холодный воздух подхватывается вентилятором и направляется на теплообменник.
Пройдя через теплообменник, воздух нагревается и возвращается в помещение.

Это обеспечивает быстрое и эффективное распередение тепла. Тепловой барьер предотвращает проникновение холода от окна.

схема внутрипольного конвектора с принудительной конвекцией ittb

Компоненты

3D развёртка внутрипольного конвектора с принудительной конвекцией ittb

1. ДЕКОРАТИВНАЯ РЕШЁТКА: LGA

Алюминиевая продольная

SGA

Алюминиевая поперечная

SGW

Деревянная поперечная

2. ДЕКОРАТИВНЫЕ КРЫШКИ: Скрывают узлел подключения и калач

3. УЗЕЛ ПОДКЛЮЧЕНИЯ: G1/2 (внутренняя резьба)

4. ТЕПЛООБМЕННИК: Медно-алюминиевый,; Диаметр медных труб: 15,88 мм.; Максимальное рабочее избыточное давление: 1,6 МПа

5. АЛЮМИНИЕВАЯ РАМКА: Придаёт жёсткость корпусу; Воможно исполнение рамки с Z-профилем

6. КОРПУС ИЗ ОЦИНКОВАННОЙ СТАЛИ: Толщиной 0.9мм с полимерным покрытием

7. ОТВЕРСТИЯ С ЗАГЛУШКАМИ: Для подвода труб с любой из сторон

8. МОДУЛЬ-АДАПТЕР: Для управления скоростями электровентиляторов

9. ТАНГЕНЦИАЛЬНЫЙ ВЕНТИЛЯТОР

РАЗМЕРЫ (мм.): Высота 90; Ширина 250 / 300 / 350 / 400; Длина 600 - 4900; (в цельном корпусе с единым теплообменником)

ОПЦИИ

S: корпус из нержавеющей стали

C: угловое исполнение

Spec: составной из 2-х и более частей под единую решетку

КОМПЛЕКТАЦИЯ

корпус со встроенной алюминиевой рамкой
кронштейны (ножки)
юстировочные болты
теплообменник с фитингами из латуни
внутренняя резьба G 1/2
декоративные крышки
паспорт продукта
инструкция по монтажу

Сводные данные по серии ittb

	Высота	Ширина	Длина	Теплоотдача, Вт 95/85/20 △Т=70°С	Теплообменник
ITTB	90	250	600 - 4900 мм. (шаг любой)	797 - 7535	ТО 1х2
		300		956 - 9042	ТО 1х3
		350		1176 - 11122	ТО 1х4
		400		1235 - 11678	ТО 1х4

Схема

Схема внутрипольного конвектора с принудительной конвекцией

Схема монтажа

Схема монтажа внутрипольного конвектора с принудительной конвекцией ITTB

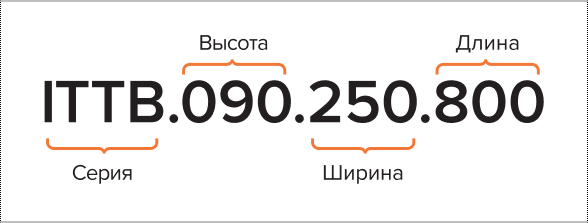

Формирование артикула

Алгоритм артикула внутрипольного конвектора с принудительной конвекцией ITTB

Корпус

Схема корпуса внутрипольного конвектора с принудительной конвекцией

Исполнение

Угловое

Может быть выполнено с любым значением угла по индивидуальным размерам.

Угловое исполнение внутрипольного конвектора

Видеоинструкция по монтажу

Смотреть видео
