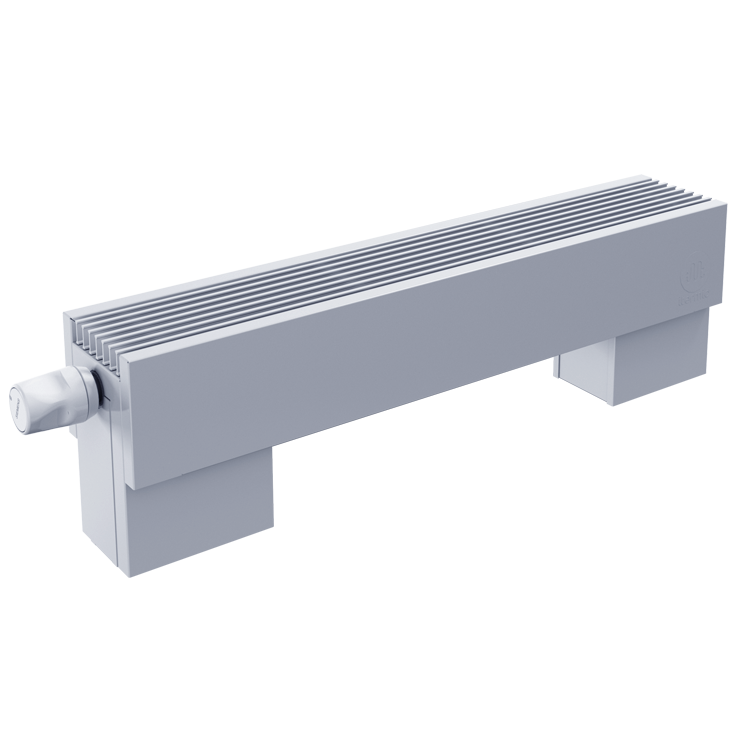

Напольные конвекторы
с естественной конвекцией
ITF-H
Itermic floor
Серия напольных конвекторов естестественной конвекции. Состоят из теплообменника и металлического корпуса. Теплообменник изготовлен из алюминиевых пластин и медных труб, с нижней подводкой.
Высокие эксплуатационные характеристики приборов обеспечиваются за счет надежности сборки и выбора нашей компанией только лучших материалов и комплектующих.
Описание

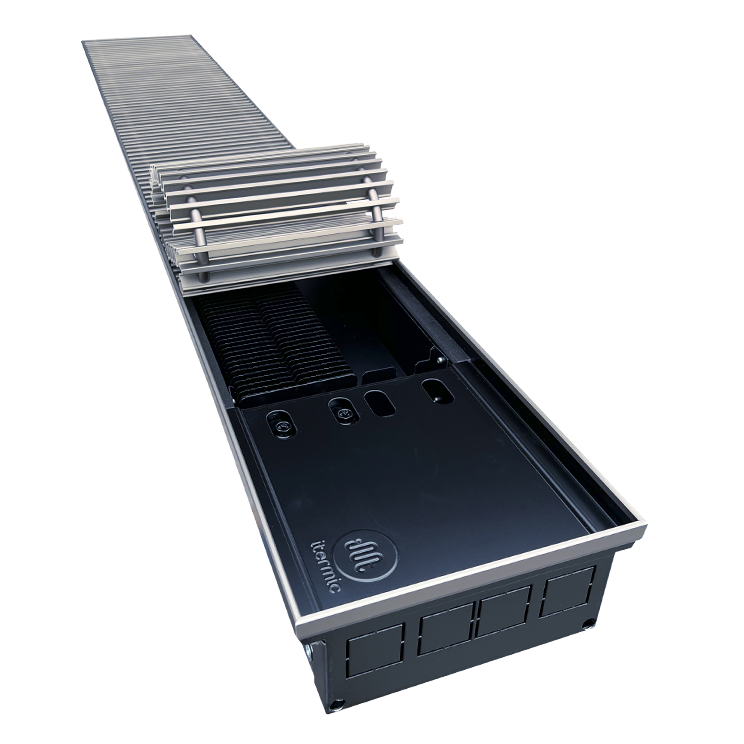

Внутрипольные конвекторы itermic серии ITT – это отопительные приборы, работающие по принципу естественной конвекции. Встраиваемые в пол, они экономят пространство и не нарушают гармонию интерьера. Единственной видимой частью внутрипольного конвектора является декоративная решетка, выполненная из различных видов материалов и цветов.
Небольшая высота конвекторов серии ITT (80 мм) позволяет монтировать их в пол малой глубины. Данные конвекторы целесообразно располагать у окон с большой стеклянной поверхностью. Конвектор поставляется без решетки и автоматики. Вы можете дополнительно заказать на сайте решетку для конвекторов itermic и автоматику.
Срок гарантии на конвекторы itermic от производителя составляет 10 лет.

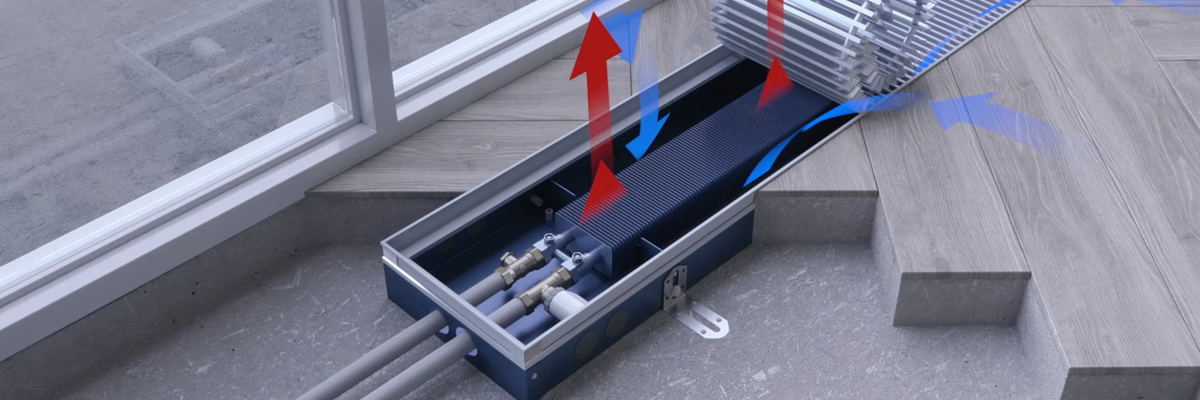

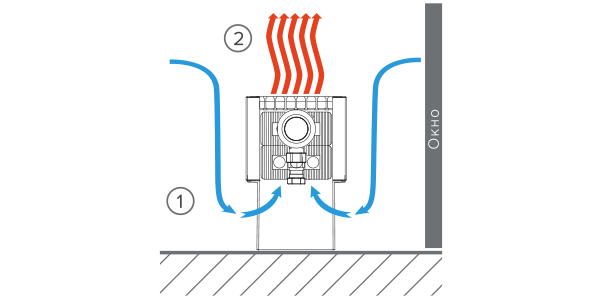

Принцип естественной конвекции
- Холодный воздух опускается вниз, попадая в корпус конвектора.
- Проходя через теплообменник, воздух возвращается в помещение уже нагретым.

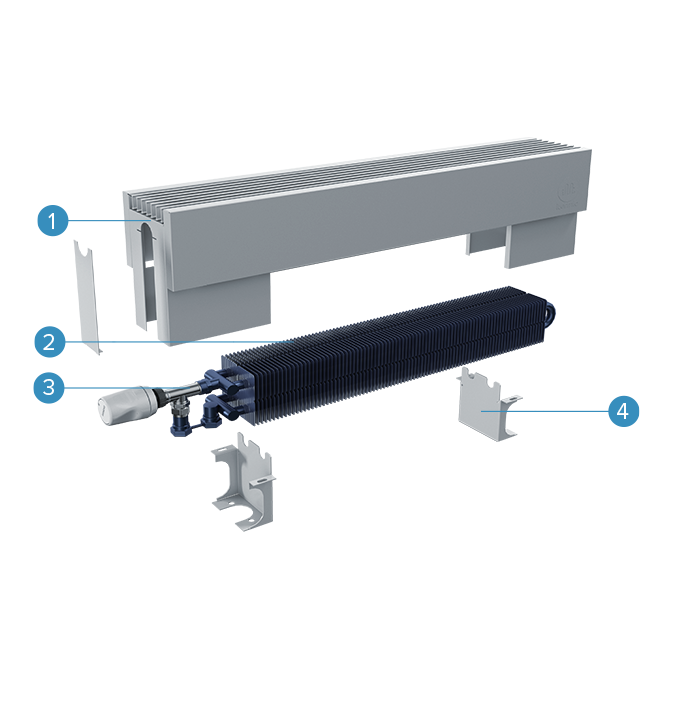

Компоненты
- 1. Корпус
- Оцинкованная сталь толщиной 0.9 мм с алюминиевой решеткой в сборе, покрашенная в цвет RAL classic
- 2. Теплообменник
- Медно-алюминиевый, Диаметр медных труб: 15,88 мм Максимальное рабочее избыточное давление: 1,6 МПа
- 3. Узел подключения
- Способ присоединения – нижний, с термоголовкой. Размер: G1/2 (внутренняя резьба)
- 4. Ножки
- Оцинкованная сталь толщиной 1.5 мм, покрашенная в цвет RAL classic Высота: 60 / 100 мм
- 5. Размеры (мм.)
-
Высота 80 / 130 / 200 / 300
Ширина 80 / 130 / 200 / 250
Длина 600 - 3000
(в цельном корпусе с единым теплообменником)
Сводные данные по серии itf-h
| Высота | Ширина | Длина | Теплоотдача, Вт 95/85/20 △Т=70°С |
Теплообменник | |
|---|---|---|---|---|---|
|
ITF
|
80 | 80 | 600 - 3000 мм. (шаг любой) | 158 - 1407 | ТО 1х1 |
| 130 | 273 - 2461 | ТО 1х2 | |||
| 200 | 389 - 3501 | ТО 1х3 | |||
| 250 | 389 - 3501 | ТО 1х4 | |||
| 130 | 80 | 600 - 3000 мм. (шаг любой) | 181 - 1619 | ТО 2х1 | |
| 130 | 368 - 3317 | ТО 2х2 | |||
| 200 | 523 - 4704 | ТО 2х3 | |||
| 250 | 694 - 6256 | ТО 2х4 | |||
| 200 | 80 | 600 - 3000 мм. (шаг любой) | 208 - 1862 | ТО 2х1 | |
| 130 | 479 - 4313 | ТО 2х2 | |||
| 200 | 681 - 6135 | ТО 2х3 | |||
| 250 | 902 - 8133 | ТО 2х4 | |||
| 200 | 80 | 600 - 3000 мм. (шаг любой) | 239 - 2141 | ТО 2х1 | |
| 130 | 622 - 5606 | ТО 2х2 | |||
| 200 | 886 - 7977 | ТО 2х3 | |||
| 250 | 1173 - 10572 | ТО 2х4 |
Схема
Схема монтажа
Формирование артикула

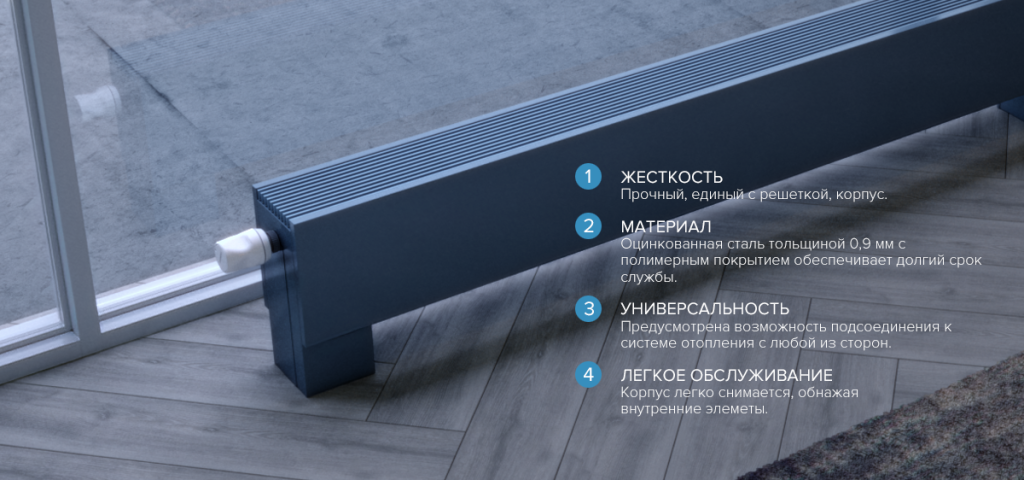

Корпус
-
1
Жесткость
- Интегрированная рамка придает дополнительную жесткость и предотвращает деформацию при заливке стяжки.
-
2
Материал
- Сталь толщиной 0,9 мм с полимерным покрытием обеспечивает долгий срок службы.
-
3
Универсальность
- Предусмотрены отверстия для подвода труб с любой из сторон.
-
4
Регулировка по высоте
- Высоту конвектора легко отрегулировать при помощи юстировочных болтов.
