Внутрипольные конвекторы
с естественной конвекцией
ITT
Itermic trench
Премиальная серия внутрипольных конвекторов itermic ITT с естественной конвекцией. Отличается усиленной алюминиевой рамкой, декоративной решёткой высотой 24 мм, корпусом из оцинкованной стали с полимерным покрытием и защитными крышками.
Высокие эксплуатационные характеристики обеспечиваются за счёт надёжных материалов и качественных комплектующих.
Описание
Премиальная серия внутрипольных конвекторов itermic ITT с естественной конвекцией. Отличается усиленной алюминиевой рамкой, декоративной решёткой высотой 24 мм, корпусом из оцинкованной стали с полимерным покрытием и защитными крышками. Высокие эксплуатационные характеристики обеспечиваются за счёт надёжных материалов и качественных комплектующих.
Премиальная серия внутрипольных конвекторов itermic ITT с естественной конвекцией.
Отличается усиленной алюминиевой рамкой, декоративной решёткой высотой 24 мм, корпусом из оцинкованной стали с полимерным покрытием и защитными крышками. Высокие эксплуатационные характеристики обеспечиваются за счёт надёжных материалов и качественных комплектующих.
Важно! Конвектор поставляется без решётки и автоматики.
Срок гарантии на конвекторы itermic от производителя составляет 10 лет.
Принцип естественной конвекции
Принцип работы конвектора с естественной конвекцией основан на движении воздуха из-за разницы температур.
- Холодный воздух через декоративную решетку поступает вниз конвектора.
- Нагретый воздух поднимается вверх, вытесняя холодный.
Это равномерно прогревает помещение. Тепловой барьер предотвращает проникновение холода от окна.
Компоненты
- 1. ДЕКОРАТИВНАЯ РЕШЁТКА Возможные варианты:
-
LGA
Алюминиевая продольная
SGA
Алюминиевая поперечная
SGW
Деревянная поперечная
- 2. ДЕКОРАТИВНЫЕ КРЫШКИ
- Скрывают узлел подключения и калач
- 3. УЗЕЛ ПОДКЛЮЧЕНИЯ
- G1/2 (внутренняя резьба)
- 4. ТЕПЛООБМЕННИК
- Медно-алюминиевый,
- Диаметр медных труб: 15,88 мм.
- Максимальное рабочее избыточное давление: 1,6 МПа
- 5. АЛЮМИНИЕВАЯ РАМКА
- Придаёт жёсткость корпусу
- Воможно исполнение рамки с Z-профилем
- 6. КОРПУС ИЗ ОЦИНКОВАННОЙ СТАЛИ
- Толщиной 0.9мм с полимерным покрытием
- 7. ОТВЕРСТИЯ С ЗАГЛУШКАМИ
- Для подвода труб с любой из сторон
- РАЗМЕРЫ (мм.)
- Высота 80 / 90 / 110 / 140 / 190
- Ширина 200 / 250 / 300 / 350 / 400
- Длина 600 - 4900
- (в цельном корпусе с единым теплообменником)
ОПЦИИ
КОМПЛЕКТАЦИЯ
- корпус со встроенной алюминиевой рамкой
- кронштейны (ножки)
- юстировочные болты
- теплообменник с фитингами из латуни
- внутренняя резьба G 1/2
- декоративные крышки
- паспорт продукта
- инструкция по монтажу
Сводные данные по серии itt
| Высота | Ширина | Длина |
Теплоотдача, Вт 95/85/20 △Т=70°С |
Теплообменник | |
|---|---|---|---|---|---|
|
ITT
|
80 | 200 | 600 - 4900 мм. (шаг любой) | 123 - 1884 | ТО 1х2 |
| 250 | 143 - 2198 | ТО 1х2 | |||
| 300 | 180 - 2750 | ТО 1х3 | |||
| 350 | 233 - 3568 | ТО 1х4 | |||
| 400 | 264 - 4041 | ТО 1х4 | |||
| 90 | 200 | 600 - 4900 мм. (шаг любой) | 132 - 2016 | ТО 1х2 | |
| 250 | 154 - 2360 | ТО 1х2 | |||
| 300 | 193 - 2943 | ТО 1х3 | |||
| 350 | 249 - 3818 | ТО 1х4 | |||
| 400 | 282 - 4324 | ТО 1х4 | |||
| 110 | 200 | 600 - 4900 мм. (шаг любой) | 146 - 2238 | ТО 1х2 | |
| 250 | 171 - 2625 | ТО 1х2 | |||
| 300 | 214 - 3266 | ТО 1х3 | |||
| 350 | 277 - 4238 | ТО 1х4 | |||
| 400 | 314 - 4799 | ТО 1х4 | |||
| 140 | 200 | 600 - 4900 мм. (шаг любой) | 187 - 2864 | ТО 2х2 | |
| 250 | 219 - 3360 | ТО 2х2 | |||
| 300 | 274 - 4181 | ТО 2х3 | |||
| 350 | 354 - 5424 | ТО 2х4 | |||
| 400 | 402 - 6164 | ТО 2х4 | |||
| 190 | 200 | 600 - 4900 мм. (шаг любой) | 216 - 3304 | ТО 2х2 | |
| 250 | 252 - 3865 | ТО 2х2 | |||
| 300 | 316 - 4832 | ТО 2х3 | |||
| 350 | 418 - 6276 | ТО 2х4 | |||
| 400 | 466 - 7150 | ТО 2х4 |
Схема
Схема монтажа

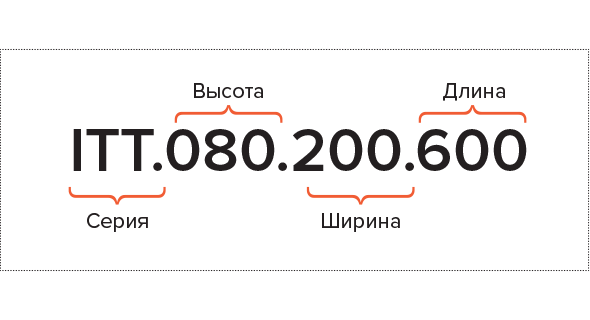

Формирование артикула

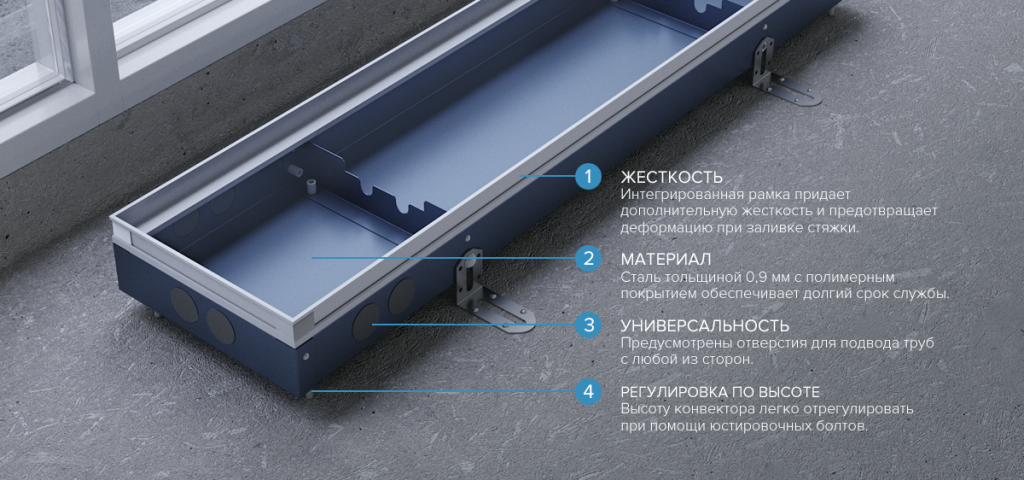

Корпус
