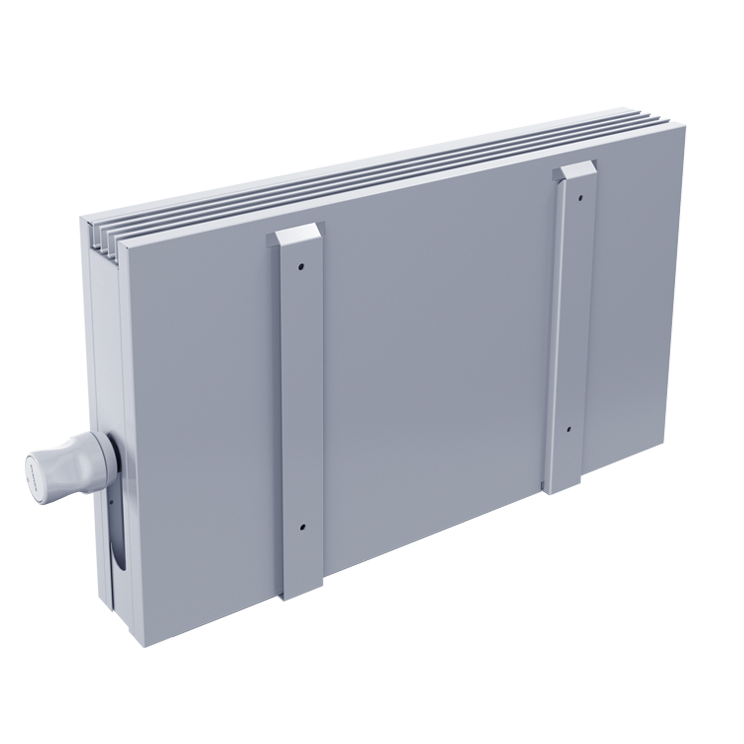

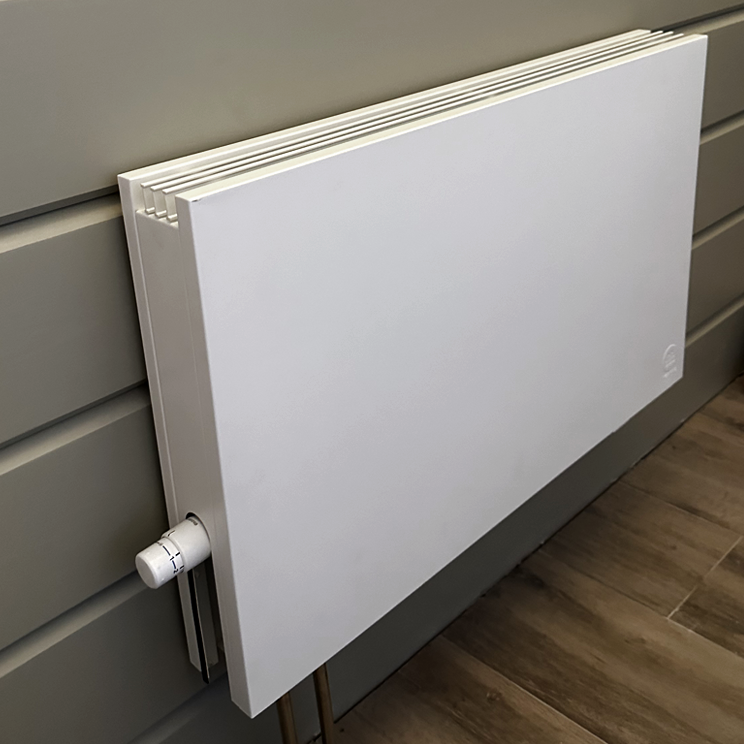

Наcтенные конвекторы
с естественной конвекцией
ITF-W
ITERMIC WALL-MOUNTED
Серия настенных конвекторов с естественной конвекцией, разработанных для эффективного и экономичного обогрева помещений. Они оснащены медно-алюминиевым теплообменником и прочным корпусом из оцинкованной стали с порошковым покрытием, что гарантирует долговечность и устойчивость к коррозии.
Благодаря узлу соединения для нижнего подключения, конвекторы легко интегрируются в системы отопления различных типов.
Описание
Монолитный корпус ITF-W выполнен из оцинкованной стали, окрашенной антикоррозийными составами, что значительно увеличивает его срок службы.
В сочетании с медно-алюминиевым теплообменником, это обеспечивает высокую теплоотдачу и равномерное распределение тепла.
Надёжность и долговечность – использование высококачественных материалов и комплектующих.
Элегантный дизайн – лаконичная форма и универсальный внешний вид позволяют конвектору гармонично вписаться в любой интерьер. Эффективный обогрев – система естественной конвекции обеспечивает мягкое распределение тепла без шума и сквозняков. Можно дополнительно приобрести автоматику
Срок гарантии на конвекторы itermic от производителя составляет 10 лет.

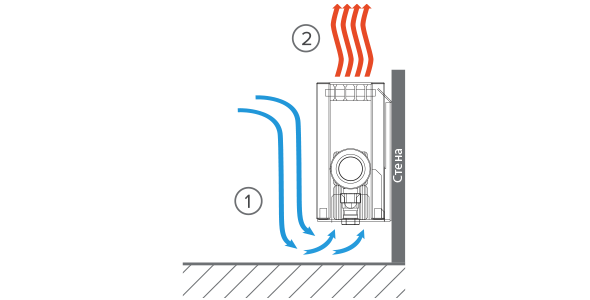

Принцип естественной конвекции
Принцип работы конвектора с естественной конвекцией основан на движении воздуха из-за разницы температур.
- Холодный воздух снизу поступает в корпус конвектора.
- Нагретый воздух поднимается вверх, вытесняя холодный.
Это равномерно прогревает помещение. Тепловой барьер предотвращает проникновение холода от окна.
Компоненты
- 1. КОРПУС
- Оцинкованная сталь толщиной 0.9 мм
- с алюминиевой решеткой в сборе,
- покрашенная в цвет RAL classic
- 2. ТЕПЛООБМЕННИК
- Медно-алюминиевый,
- Диаметр медных труб: 15,88 мм
- Максимальное рабочее избыточное давление: 1,6 МПа
- 3. УЗЕЛ ПОДКЛЮЧЕНИЯ
- Способ присоединения – нижний/ боковой
- с термоголовкой.
- Размер: G1/2 (внутренняя резьба)
- 4. КРОНШТЕЙНЫ
- Оцинкованная сталь толщиной 1.5 мм,
- покрашенная в цвет RAL classic
- 5. РАЗМЕРЫ (мм.)
-
Высота 200 / 300 / 400/ 500 / 600
Ширина 100 / 150
Длина 600 - 3000 (шаг 100)
(в цельном корпусе с единым теплообменником)
Сводные данные по серии itf-w
| Высота | Ширина | Длина |
Теплоотдача, Вт 95/85/20 △Т=70°С |
Теплообменник | |
|---|---|---|---|---|---|
|
ITF-W
|
200 | 100 | 600 - 3000 мм. (шаг 100) | 643 - 2752 | ТО 2х1 |
| 150 | 1073 - 4121 | ТО 2х2 | |||
| 300 | 100 | 600 - 3000 мм. (шаг 100) | 782 - 3299 | ТО 4х1 | |
| 150 | 1235 - 4740 | ТО 4х2 | |||
| 400 | 100 | 600 - 3000 мм. (шаг 100) | 848 - 3632 | ТО 4х1 | |
| 150 | 1419 - 5450 | ТО 4х2 | |||
| 500 | 100 | 600 - 3000 мм. (шаг 100) | 921 - 3883 | ТО 4х1 | |
| 150 | 1577 - 6050 | ТО 4х2 | |||
| 600 | 100 | 600 - 3000 мм. (шаг 100) | 944 - 4043 | ТО 4х1 | |
| 150 | 1685 - 6473 | ТО 4х2 |
Схема
Схема монтажа
Формирование артикула
Корпус
